Teorema srl di Milano, si occupa da 30 anni della distribuzione di strumenti di misura Leica Geosystems, specializzandosi negli ultimi anni nel campo del rilievo 3D tramite scansione laser.
Questa tecnologia viene sempre più utilizzata in diversi settori, tra cui quello della progettazione, costruzione, sicurezza, conservazione, manutenzione di infrastrutture e anche di monitoraggio ambientale. Uno degli strumenti più potenti per la scansione 3D in ambito topografico è sicuramente Leica RTC360.
Il laser scanner 3D Leica RTC360 consente l'estrazione dei target in tempo reale, migliorando la precisione della georeferenziazione e l'efficienza del rilievo.
In questo articolo, gli esperti di Leica Geosystems illustrano il flusso di lavoro di georeferenziazione ed estrazione dei target, reso possibile dagli ultimi aggiornamenti del firmware e dai miglioramenti dei software per l'acquisizione della realtà.
La nuova funzione di estrazione dei target per il Leica RTC360 e il Leica RTC360 LT consente ai topografi di georeferenziare le scansioni sul campo, risparmiando tempo, migliorando la precisione e semplificando i flussi di lavoro. Questa nuova funzione aggiunge un significativo valore.
Il Leica RTC360 è uno scanner laser 3D veloce, agile e preciso. Apprezzato dai topografi professionisti di tutto il mondo, crea nuvole di punti 3D a colori in meno di due minuti.
L'ultimo aggiornamento del firmware per l'RTC360 include una nuova funzione che consente agli utenti di estrarre e georeferenziare automaticamente i target sul campo, garantendo transizioni più fluide dal campo all'ufficio.
Grazie a un'integrazione olistica di hardware e software, l'app Leica Cyclone FIELD 360 trasferisce i dati a Leica Cyclone REGISTER 360 PLUS in modo fluido, mantenendo tutte le trasformazioni effettuate sul campo. In questo modo, i progetti di acquisizione della realtà 3D risultano precisi, coerenti ed efficienti.
Risoluzione delle inefficienze di rilevamento

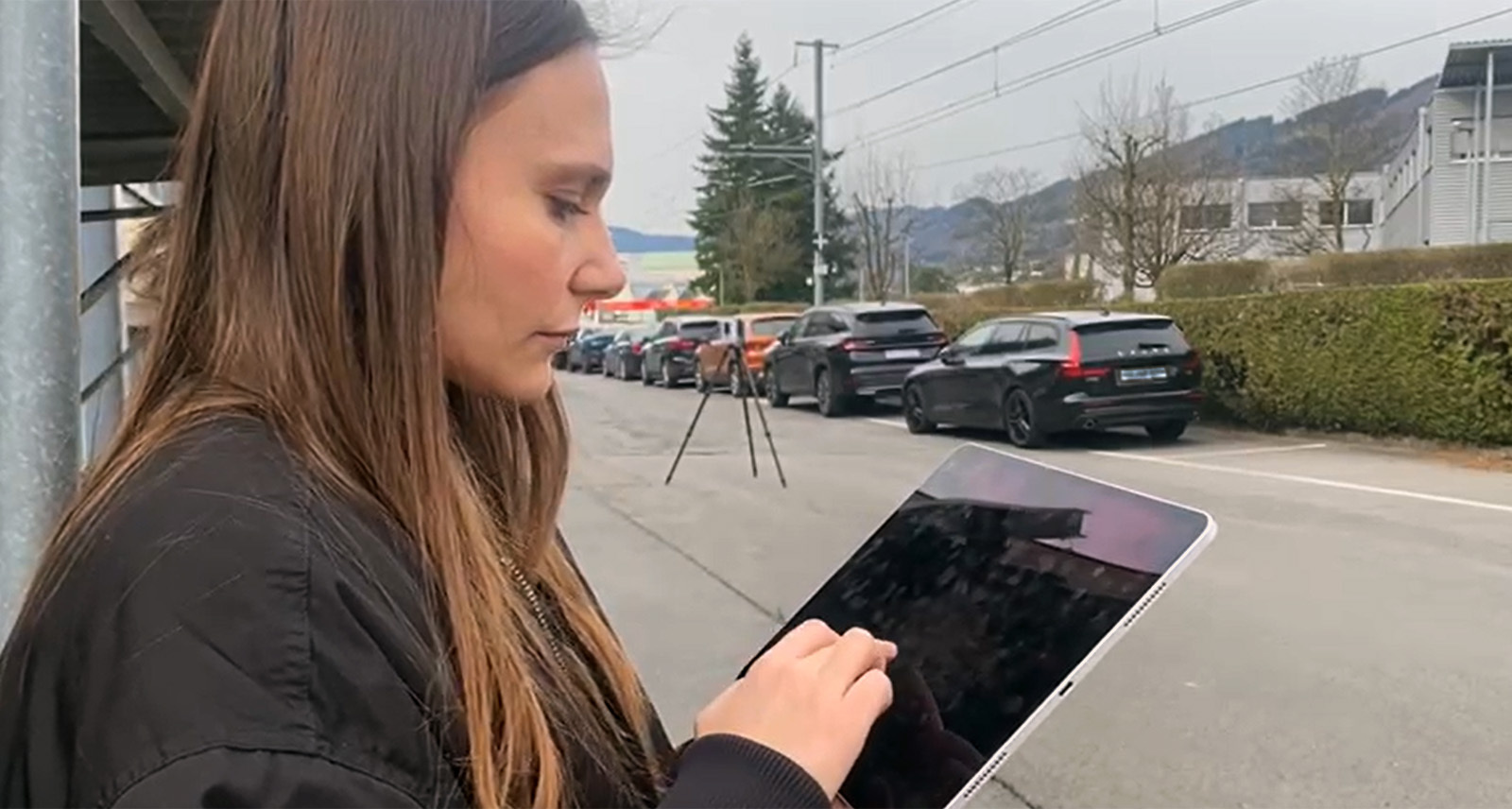

Estrazione e registrazione dei target direttamente sul campo abbinando l'applicazione Cyclone FIELD 360 al Leica RTC360.
La creazione di nuvole di punti con uno scanner laser 3D terrestre prevede l'unione di singole scansioni acquisite da diverse posizioni. Il collegamento di queste scansioni richiede una georeferenziazione precisa, che utilizza target fisici posizionati sul sito, come ad esempio marcatori murali bianchi e neri. Questi target fungono da punti di riferimento fissi che consentono di allineare correttamente le singole scansioni con le coordinate del mondo reale.
Il processo di estrazione e registrazione di questi target viene in genere eseguito manualmente in ufficio, il che richiede tempo e può generare errori o disallineamenti nella nuvola di punti.
Come funziona l'estrazione automatica dei target
L'estrazione automatica dei target sul campo è ora possibile con l'RTC360, come mostrato in questo video tutorial e descritto in dettaglio di seguito.
Scansione ed estrazione dei target
Un topografo scansiona l'ambiente utilizzando lo scanner RTC360, acquisendo una nuvola di punti 3D a colori a cupola completa in meno di due minuti. Successivamente, utilizzando l'app Leica Cyclone FIELD 360, può selezionare i target fino a 25 metri di distanza.
La nuova funzionalità supporta diverse tipologie di target, inclusi i target in bianco e nero Leica Geosystems da 4,5 e 6 pollici e i target naturali. Il software estrae automaticamente i target e le relative coordinate. Al momento, i target sferici non sono ancora supportati.
Feedback in tempo reale
L'app Cyclone FIELD 360 fornisce un feedback immediato sulla qualità della georeferenziazione direttamente sul campo. Ciò ottimizza la qualità dei dati, migliora l'efficienza complessiva dell'acquisizione dati, aumenta la sicurezza nel lavoro sul campo e riduce la necessità di tornare sul sito.
Gli utenti possono anche regolare le soglie di precisione in base alle esigenze specifiche di ciascun progetto. Questo permette di trovare un equilibrio tra velocità e precisione, garantendo risultati ottimali per progetti che richiedono un'accuratezza elevata o bassa.
Revisione, gestione e trasferimento dei dati
La gestione avanzata dei target nella tabella dei risultati offre un maggiore controllo sulla selezione e la convalida dei target, semplificando il processo di revisione e migliorando il controllo qualità complessivo sul campo.
Gli utenti possono quindi trasferire i dati senza problemi a Cyclone REGISTER 360 PLUS per l'elaborazione finale, semplificando il passaggio tra il lavoro sul campo e quello in ufficio.
Principali vantaggi della nuova funzione di estrazione dei target
Ecco come la nuova funzione di estrazione dei target per RTC360 riduce i tempi tra l'acquisizione sul campo e la consegna finale, mantenendo al contempo i massimi livelli di precisione.
Maggiore precisione e controllo qualità
Il feedback di georeferenziazione in tempo reale riduce al minimo i potenziali errori, identificando gli errori di posizionamento dei target direttamente sul posto e riducendo la necessità di costose rilavorazioni. I problemi possono essere risolti direttamente sul luogo di lavoro, offrendo ai topografi la certezza che i dati siano accurati prima di lasciare il cantiere.
L'acquisizione e la convalida delle coordinate dei target sul campo eliminano l'incertezza sulla qualità dei dati e garantiscono la massima tranquillità durante tutto il progetto.
Meno tempo in ufficio

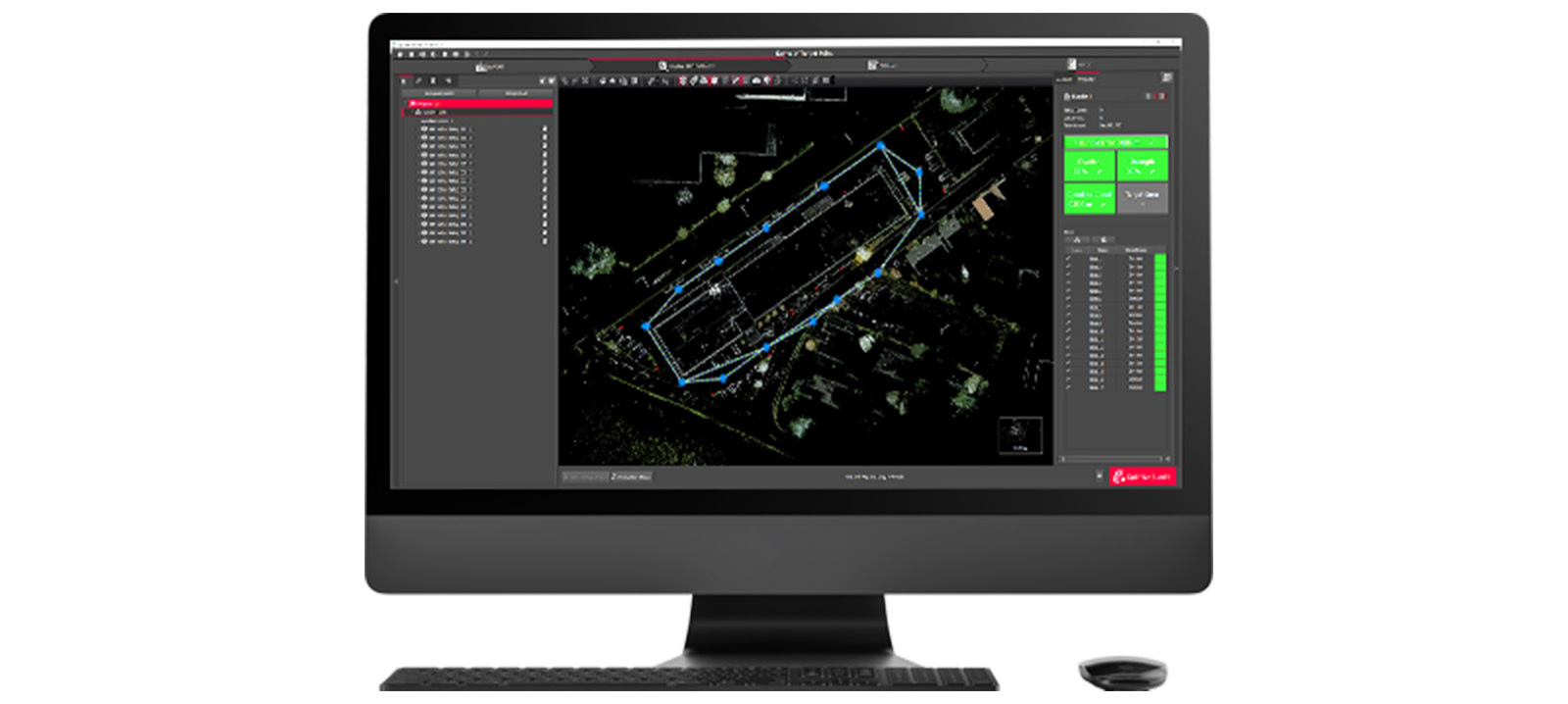

Estraendo e georeferenziando i target direttamente sul campo, i topografi possono risparmiare fino al 30% del tempo solitamente impiegato per la registrazione rispetto all'estrazione manuale dei target. Ciò si traduce in un notevole risparmio di tempo nei progetti di grandi dimensioni con più postazioni di lavoro. In ufficio, la gestione diventa più semplice con Cyclone REGISTER 360 PLUS – trascina, rilascia, fatto.
Cyclone REGISTER 360 PLUS mantiene intatte le trasformazioni iniziali effettuate sul campo, offrendo al contempo la possibilità di modificarle in seguito tramite una nuova georeferenziazione.
Integrazione perfetta per un flusso di lavoro più fluido
La nuova funzione di estrazione dei target è completamente integrata nel flusso di lavoro standard. Tutte le trasformazioni effettuate sul campo vengono mantenute in Cyclone REGISTER 360 PLUS senza bisogno di ulteriori elaborazioni. Tuttavia, gli utenti hanno ancora la possibilità di georeferenziare nuovamente dopo l'importazione, offrendo la flessibilità necessaria per regolare le trasformazioni, se necessario.
Non richiede licenze o plug-in aggiuntivi, il che ne facilita l'adozione e l'integrazione nei processi esistenti dei topografi senza costi aggiuntivi. Si adatta inoltre a diverse condizioni di campo, inclusi ambienti con scarsa illuminazione e superfici riflettenti, garantendo una maggiore versatilità.
Inoltre, il sistema conserva tutte le trasformazioni e i dati di georeferenziazione durante l'intero processo. Tutti i dati vengono trasferiti in modo sicuro tra i sistemi, mantenendo la precisione senza richiedere ulteriori elaborazioni. Questa integrazione completa consente ai topografi di concentrarsi sulla fornitura di risultati di alta qualità.
Una nuova era di efficienza nel rilevamento
La nuova funzione di estrazione dei target per RTC360 e RTC360 LT rappresenta un significativo passo avanti nell'efficienza della georeferenziazione. Integrando perfettamente hardware e software Leica, consente l'estrazione dei target in tempo reale sul campo, riducendo i tempi di post-elaborazione, minimizzando gli errori umani e migliorando la precisione complessiva dei dati.
