I servizi sono attivi per tutte le province italiane, con l'esclusione delle province autonome di Trento e Bolzano.
Sono altresì esclusi dal servizio i fogli di mappa sottoposti a vincoli di riservatezza o quelli sui quali sono in corso interventi di manutenzione.
Per fruire del servizio sono necessari pochi passi:
Passo 1: accedere al sito dell'Agenzia delle Entrate con SPID, CIE o CNS
Passo 2: dopo aver scelto tutti i servizi effettuare la ricerca del servizio con la frase esatta: Consultazione dei fogli di mappa catastale . Poi accettare le condizioni di utilizzo.

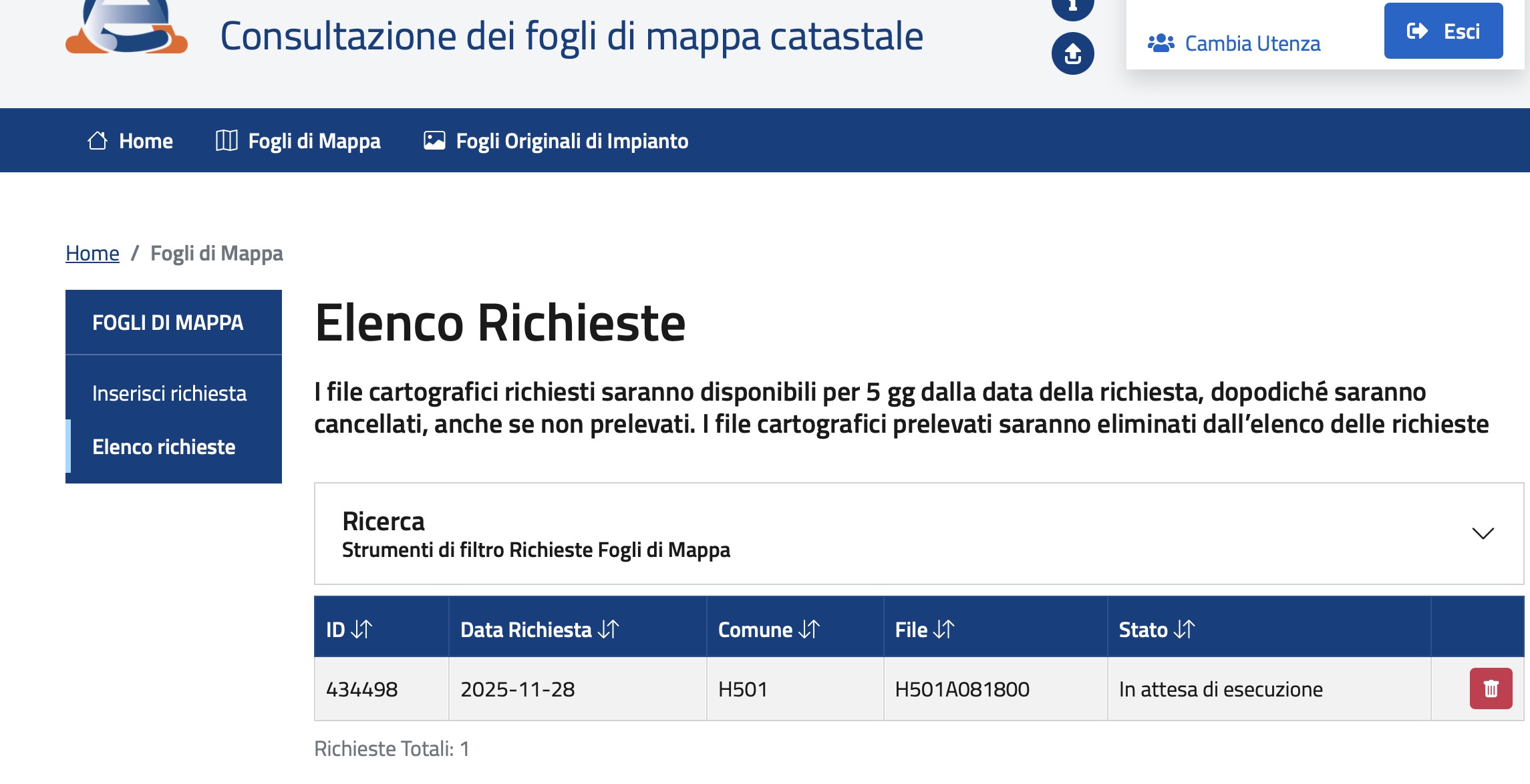

Passo 3: si arriva alla pagina dei servizi "Fogli di Mappa" o "Fogli originali di Impianto"
I fogli vettoriali sono disponibili in:
- CXF (Cadastral eXchange Format): formato definito dall'Agenzia per import ed export di dati vettoriali del sistema di gestione della cartografia catastale.
- CML (Cadastral Markup Language): formato definito dall'Agenzia per export di dati della cartografia catastale in formato XML.
- DXF (Drawing eXchange Format): formato per la trasmissione di rappresentazioni grafiche, utilizzato per lo scambio di informazioni tra i diversi programmi di grafica vettoriale
- GeoJSON (Geo JavaScript Object Notation): formato di interscambio dei dati geospaziali del tipo "open".
I file cartografici sono corredati con le informazioni di metadatazione (TXT). I sistemi di riferimento possono essere scelti fra: Originario Catastale; Roma 40 Gauss-Boaga; ETRF2000. Il formato GeoJSON è disponibile solo per il download nei sistemi di riferimento Roma 40 Gauss-Boaga ed ETRF2000.
I fogli originali di Impianto o estratti da questi possono essere scaricati con le relatove informazioni di metadatazione e georeferenziazione.
La georeferenziazione consiste nell'attribuzione del sistema di coordinate originario catastale all'immagine raster e, conseguentemente, all'attribuzione di una coppia di coordinate a ciascun pixel dell'immagine del Foglio Originale di Impianto. Il ricampionamento consiste nella modifica dei pixel per recuperare le eventuali deformazioni riscontrate sul Foglio Originale di Impianto. Il foglio Originale di Impianto viene rilasciato in una cartella in formato ZIP contenente un file JPG (Immagine Raster), JGW (dati di georeferenziazione), TXT (Metadatazione). L'Estratto dell'Originale di Impianto viene rilasciato in un file in formato PDF.
