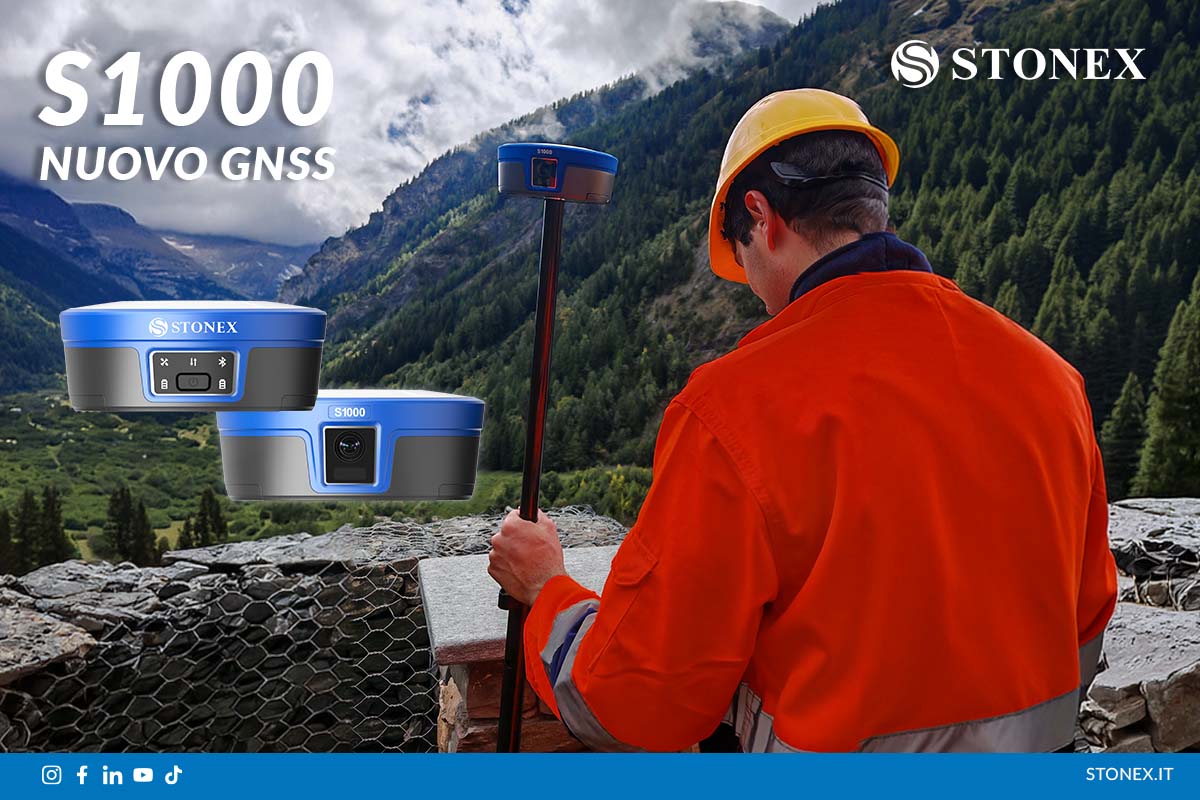

Un unico ricevitore per affrontare diverse esigenze del rilievo sul campo. Stonex S1000 integra GNSS multi-costellazione, AR Stakeout, fotogrammetria, distanziometro laser e connettività UHF e LoRa, consentendo di passare dal posizionamento e picchettamento alla misura di punti non accessibili e all’acquisizione di immagini georeferenziate. Nell’articolo analizziamo caratteristiche tecniche e principali applicazioni operative del sistema.
Applicazioni e caratteristiche operative di un ricevitore multi-tecnologia per posizionamento, picchettamento e misura di punti complessi.

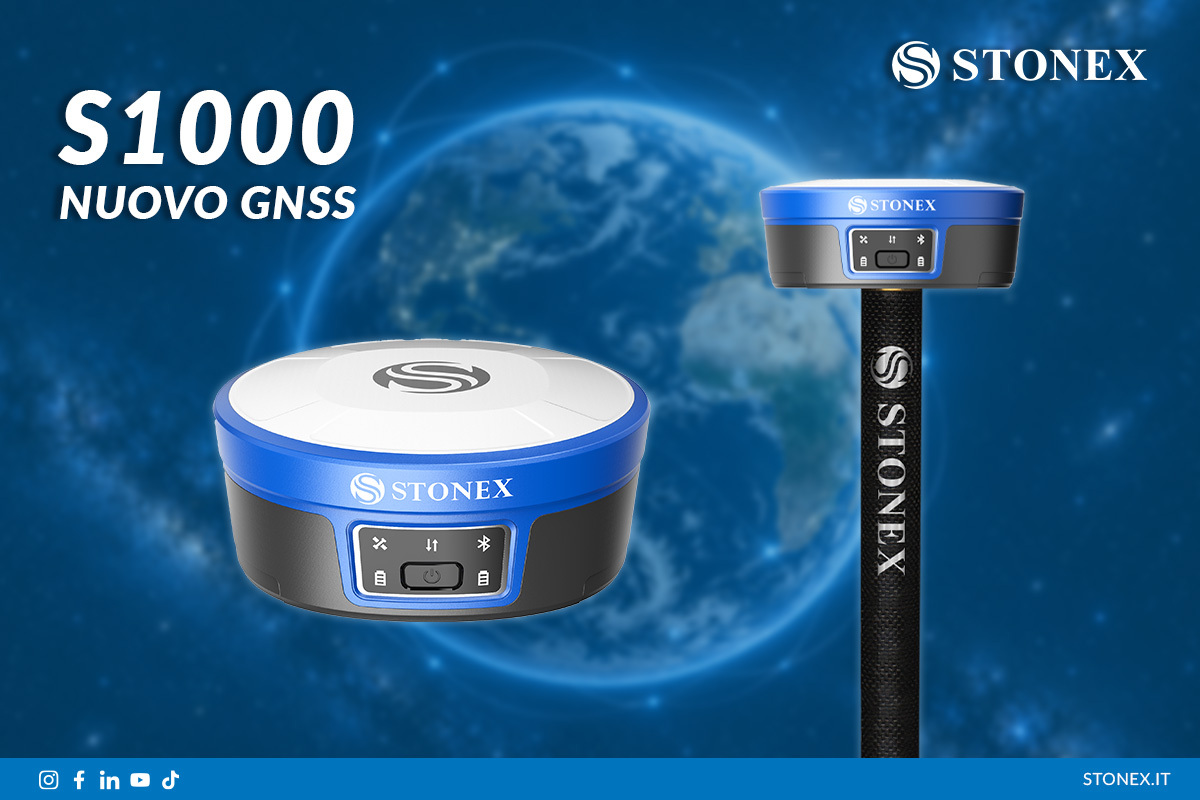

Nel rilievo professionale, precisione e affidabilità restano requisiti essenziali, insieme alla capacità di ridurre i passaggi operativi, raggiungere punti complessi e adattarsi a scenari di lavoro diversi. Stonex S1000 integra in un unico ricevitore GNSS multi-costellazione, doppia fotocamera, AR Stakeout, fotogrammetria, distanziometro laser e comunicazioni UHF e LoRa. L’integrazione consente di gestire con un solo dispositivo attività che possono richiedere procedure o strumenti differenti, dal posizionamento al picchettamento guidato, fino alla misura di punti non accessibili e all’acquisizione di immagini georeferenziate.
Prestazioni GNSS e precisione
Il sistema GNSS utilizza una scheda da 1408 canali e traccia i segnali delle principali costellazioni satellitari, tra cui GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS e SBAS. Il ricevitore supporta un aggiornamento della posizione fino a 50 Hz, tempi di riacquisizione del segnale inferiori a 1 secondo e un’inizializzazione RTK indicata in brochure in meno di 5 secondi, con affidabilità di inizializzazione superiore al 99,9%. Per i rilievi statici di precisione sono indicati valori fino a 2,5 mm + 0,1 ppm RMS in orizzontale e 3,5 mm + 0,4 ppm RMS in verticale. In modalità RTK con collegamento network, la precisione Fixed RTK dichiarata arriva a 5 mm + 0,5 ppm RMS in orizzontale e 10 mm + 0,5 ppm RMS in verticale.
AR Stakeout per il picchettamento guidato
La fotocamera inferiore è dedicata alle funzionalità di AR Stakeout e supporta il tracciamento attraverso una visualizzazione in tempo reale, con overlay e indicazioni dinamiche di direzione e distanza. La camera ha una risoluzione di 2 MP, con acquisizione fino a 30 fotogrammi al secondo e campo visivo di 72°. Il sistema affianca quindi alle coordinate un riferimento visivo durante il raggiungimento dei punti di progetto, con l’obiettivo di rendere il picchettamento più diretto da seguire sul campo.
Fotogrammetria per acquisizione e misura differita
La seconda fotocamera, posizionata posteriormente e ottimizzata per applicazioni fotogrammetriche, acquisisce immagini georeferenziate utilizzabili per modellazione, mappatura tridimensionale e ottenimento di punti in coordinate 3D. Offre una risoluzione di 2 MP, campo visivo di 88°, acquisizione video fino a 30 fotogrammi al secondo e immagini fino a 5 fotogrammi al secondo. Per la fotogrammetria la scheda tecnica riporta una precisione di 2 mm, una precisione RTK + fotogrammetria di 5 mm + 2 mm/m e una portata fino a 20 metri. L’acquisizione visiva consente di raccogliere sul posto informazioni che possono essere utilizzate successivamente nel flusso di lavoro, oltre alla misura puntuale eseguita in campo.
Laser integrato per i punti non accessibili
Per i punti difficili da raggiungere, ostruiti o non adatti a una misura con procedure tradizionali, S1000 integra un distanziometro laser da 635 nm. La portata dichiarata arriva fino a 30 metri, con precisione laser di 2 mm e precisione combinata RTK + Laser indicata in 1 cm + 5 mm/m. L’integrazione tra GNSS, laser e fotogrammetria permette di alternare misura diretta, acquisizione di immagini e misure verso punti non accessibili all’interno dello stesso flusso operativo, in funzione delle condizioni del rilievo.
Connettività UHF, LoRa, LTE, Wi-Fi e Bluetooth
S1000 combina una radio UHF nella banda 410-470 MHz con tecnologia LoRa. La radio interna Tx-Rx da 2 W ha una portata indicativa di 3-4 km in ambiente urbano e fino a 12 km in condizioni ottimali; LoRa è orientata alla trasmissione RTK nelle configurazioni base-rover e alle attività su distanze estese. Sono inoltre disponibili modem LTE con Nano SIM, Wi-Fi e Bluetooth, oltre al supporto degli standard di comunicazione e navigazione previsti dal sistema, per adattare il collegamento alle diverse configurazioni operative.
Alimentazione e continuità operativa
Il ricevitore utilizza due batterie ricaricabili, removibili e hot-swappable da 3400 mAh ciascuna, così una batteria può essere sostituita senza spegnere il dispositivo. La durata dichiarata arriva fino a 12 ore e il tempo di ricarica indicativo è di circa 4 ore. La gestione hot-swap è finalizzata a limitare le interruzioni durante le sessioni di rilievo prolungate.
Robustezza e condizioni operative
S1000 misura circa 156 x 68 mm e ha un peso indicato di 870 g senza batterie e 1.100 g con due batterie. È certificato IP68, può operare in un intervallo di temperatura dichiarato da -40 °C a +65 °C ed è progettato per resistere a una caduta da palo fino a 1,5 metri su pavimenti in legno duro senza danni. È inoltre indicata la certificazione MIL-STD-810H. Le specifiche meccaniche e ambientali completano l’impostazione multi-tecnologia del ricevitore, orientata all’impiego sul campo in condizioni operative differenti.
Integrazione delle tecnologie nel flusso di lavoro
Dal punto di vista operativo, l’elemento centrale di S1000 è l’integrazione di GNSS, AR Stakeout, fotogrammetria, distanziometro laser e connettività in un’unica piattaforma. Le applicazioni comprendono il picchettamento guidato, la misura di punti non accessibili, la raccolta di immagini georeferenziate, la generazione di dati tridimensionali e la gestione di configurazioni RTK su distanze estese. Le diverse modalità di acquisizione permettono di selezionare, in funzione del contesto, la procedura più adatta tra misura GNSS, supporto AR, fotogrammetria e laser, mantenendo nello stesso dispositivo le opzioni di comunicazione necessarie al lavoro sul campo.
Per consultare la documentazione disponibile e avere maggiori informazioni: www.stonex.it
